【工艺控】钣金件结构设计知识(六):钣金件常用螺钉底孔构型准则

2017-07-07 阅读 5010


点击查看:速加网钣金件样品


1、孔翻边

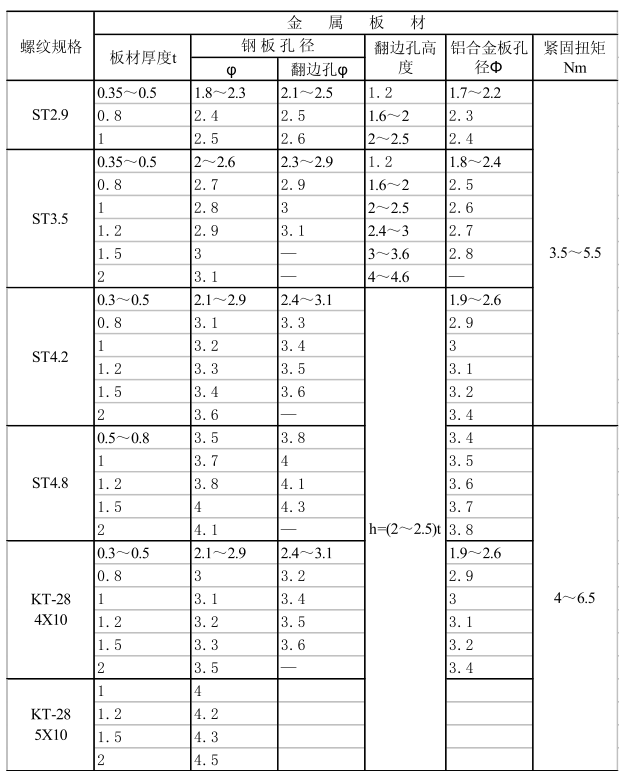

孔翻边型式较多,本准则只关注要加工螺纹的内孔翻边,如图所示。



钣金件常用子宫螺钉底孔,翻边孔直径及翻边高度)


2、螺钉、螺栓的过孔和沉头座

螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座,如果板材太薄难以同时保证过孔d2和沉孔D,应优先保证过孔d2。

用于螺钉、螺栓的过孔:


用于沉头螺钉的沉头座及过孔

*要求钣材厚度t≥h。


用于沉头铆钉的沉头座及过孔

*要求钣材厚度t≥h。
