用户答疑|零件加工只有3D图纸可以吗?为什么还需要2D图纸?

2022-07-29 阅读 6212

零件加工一定需要2D图纸吗?


很多客户都有这样的疑问,3D图纸包含的信息很丰富,零件形状的所有数据都可直接在三维模型中得到,还能直观的看到零件的几何形状,但加工时,一般都还会要2D图纸。


包括在速加使用自动报价系统的时候,明明上传3D图就能获取报价,却依旧需要上传2D图纸才能进行人工报价,这是为什么呢?


01

速加自动报价必须要2D图纸吗?


3D打印不需要。直接上传3D图纸,选择好参数,即可获取报价,直接付款下单。



自动报价是速加自主研发,行业首创的基于人工智能技术,让机器深度学习了数十万份设计图纸与成交报价,准确率高,且可不断学习进化。



速加自动报价



而对于一些结构较为复杂,或需要特殊材料,特殊表面处理的机加工零件,自动报价可能存在一定的误差,需要人工辅助报价,此时就需要2D图纸,查看具体的公差等要求,以便准确的核算价格。

除了上述情况需要2D图纸, 零件加工和质检也不可避免的需要。


02

零件加工和质检也需要2D图纸



① 基于模型的定义未普及


基于模型的定义(MBD)是一种基于3D的产品数字化标注技术,它采用三维数字化模型对产品数字化信息的完整描述,但它需要设计师和加工车间都采用这种技术才能有效。


但目前,并不是所有的工厂车间都安装有合适的软件,能够访问3D图及其注释。如果只提供3D图纸,工厂很可能无法进行加工。所以针对只上传了3D图纸的客户,速加的销售经理都会提醒客户补齐2D图纸。





② 2D图纸信息表达更简明



3D图虽然结构直观明了,零部件的关系清晰,能辅助说明一些结构问题,即使是没学过机械方面专业知识的人,通过3D图也能对零件有一个大致的了解。但零件的材质选用、硬度要求、在不同温度下的尺寸稳定性要求、焊接件的破口结构、强度要求、熔合尺寸等,很难依靠3D图描述。



2D图纸是传达零件工艺技术的最佳方式,一个带有尺寸、GD&T、标题栏和注释的2D图纸能包含制造零件所需的所有信息。

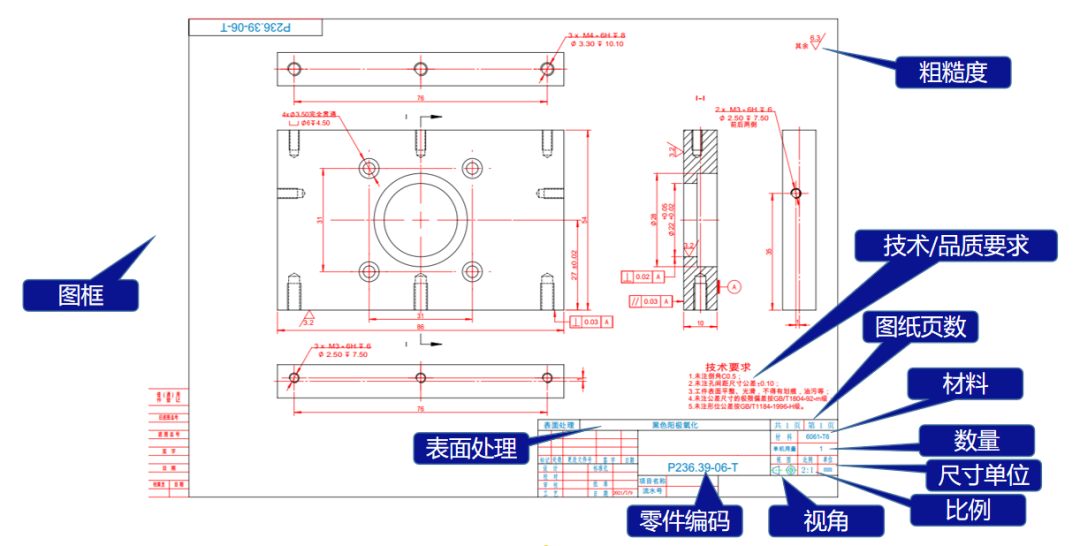

标准2D图纸包含的信息


提供标准规范的2D图纸,有利于速加快速了解你的加工需求哦~


③ 2D图纸对质检更有用


2D图纸是质检时的重要参考文件。零件在加工完后,速加的质检部门还会再进行一次100%全检,合格后才交给仓库发货。这时候,质检工程师拿着2D图纸才方便质检,3D图反而没用~

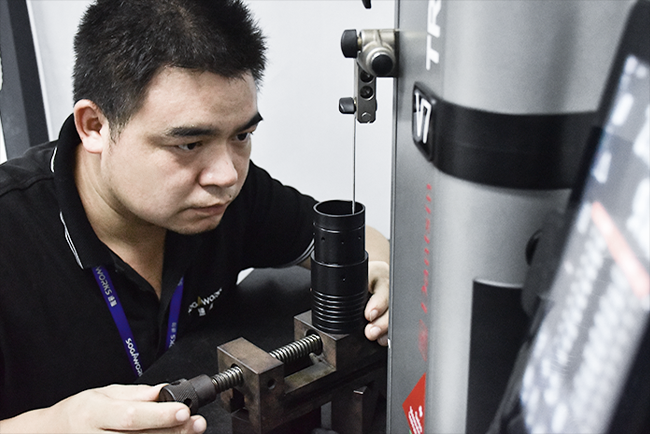

速加质检现场


03

缺少2D图纸怎么办?


当你的订单遇到缺乏2D图纸而无法加工的时候,你可以通过3D软件,将3D模型自动生成2D图纸。目前支持自动生成2D图纸的3D软件有Solidworks、UG、ProE等。



以solidworks2014为例,一般工程出图步骤可分为9步,不知道怎么用3D图出2D图的朋友,可点击文末“查看原文”获取相关操作步骤。



如果觉得制作2D图纸很费时间,也不用担心,速加可以提供出图服务。



在出图前,你需要确认3D图准备无误,并告知以下信息:



  • 所有的螺纹孔

  • 零件的特殊要求

  • 表面粗糙度、平面度及未注尺寸公差

  • 零件之间的配合关系

  • 零件应用场景、环境、实现功能、寿命等



总而言之,人工辅助报价需要2D图纸,加工也离不开2D图纸。大家最好在出3D图的时候,一并将2D图纸准备好,在传图询价的时候,不要忘记同时上传3D和2D图哦~~~


温馨提示 ↓


自动报价解析图纸有格式要求,格式不对会遇到图纸解析失败的情况。支持的图纸格式如下:


3D:STEP(.step或.stp),Solidworks(.sldprt),Pro/E(.prt),Inventor(.ipt),CATIA(.CATPart),ACIS(.x_t);

2Ddwgdxfpdf


自动报价系统支持图纸拖拽上传,也可压缩包(zip、rar)直接上传。


想体验速加自动报价的朋友,可PC端打开速加官网,点击“立即获取报价”,上传图纸,即可获取报价
