我们经常在很多产品中看到边角圆润化设计。这种设计叫边角倒钝，在速加的质检部，能看到很多零件都使用了这种工艺处理。

边角倒钝包括倒角和倒圆角。它们在产品的制造、装配和使用过程中却发挥着非常重要的作用，不可忽略。以至于很多工程师在产品设计时看到边角就想添加一个倒角，还必须是圆角。殊不知，随意添加倒角和圆角，可能会大大增加产品制造成本。

01

哪些地方需要倒角和倒圆角？

设计倒角和圆角主要是为了安全、工艺，以及外观装饰方面的需要。

零件通过铣削加工后，边角处往往很锋利，常用倒角和圆角的方式去除尖角和毛刺，避免划伤。在这些地方倒角和倒圆角还能去除产品的尖部应力，减少磕碰和疲劳等原因造成产品的损坏、失效。

而有些零件因工艺需要，必须设计合适的倒角和圆角。轴孔配合零件设计倒角易于装配；齿轮齿顶倒角既能防止热处理变形导致齿顶反翘，又能防止齿顶淬透而崩落，避免影响啮合质量。

粉末冶金零件设计拔模角能方便产品脱模和减少磨损；产品结构转角处设计倒角或圆角，方便液体在模具内流通顺畅、受压均匀和方便脱模。

倒角和圆角还有装饰作用。偏圆润的倒角，让产品显得更加亲和友善、具有吸引力。产品设计中常用到4类倒角方法：平等型倒角、相关型倒角、逆向型倒角和平面过度型倒角。

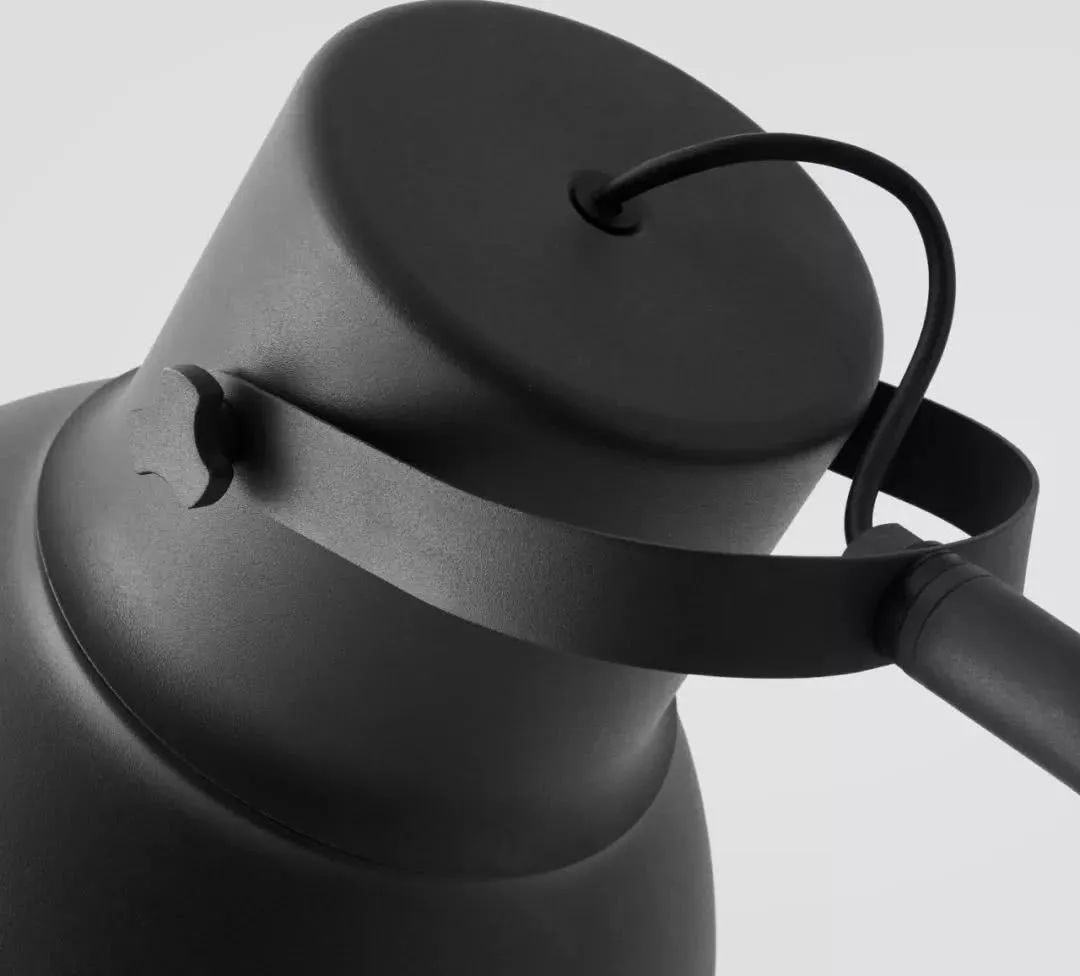

平等型倒角的特征是水平线相互平行，断面轮廊边缘互相垂直。倒角半径不大时，会形成硬朗而精致的“线”，能体现产品工艺的精致感和整体感。

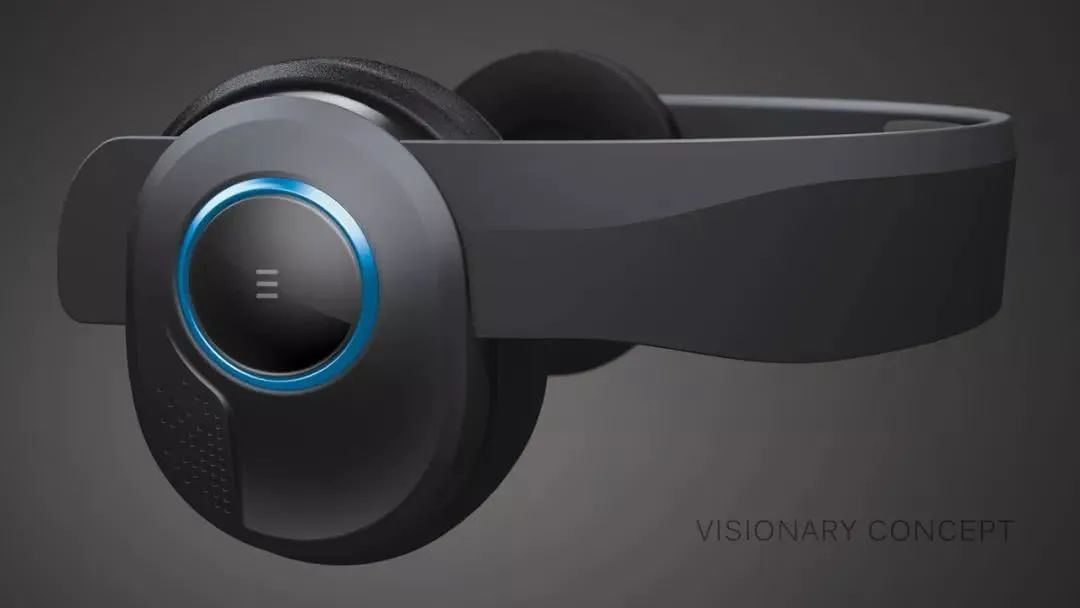

相关型倒角因产生的虚空间在部件之外，使得整个产品的体量感明显变小，把产品从视觉上“削”薄，不仅减弱了矩形呆板、冷漠的形象，也使得整体造型简约，增强了产品的整体感，被广泛应用于电子产品。

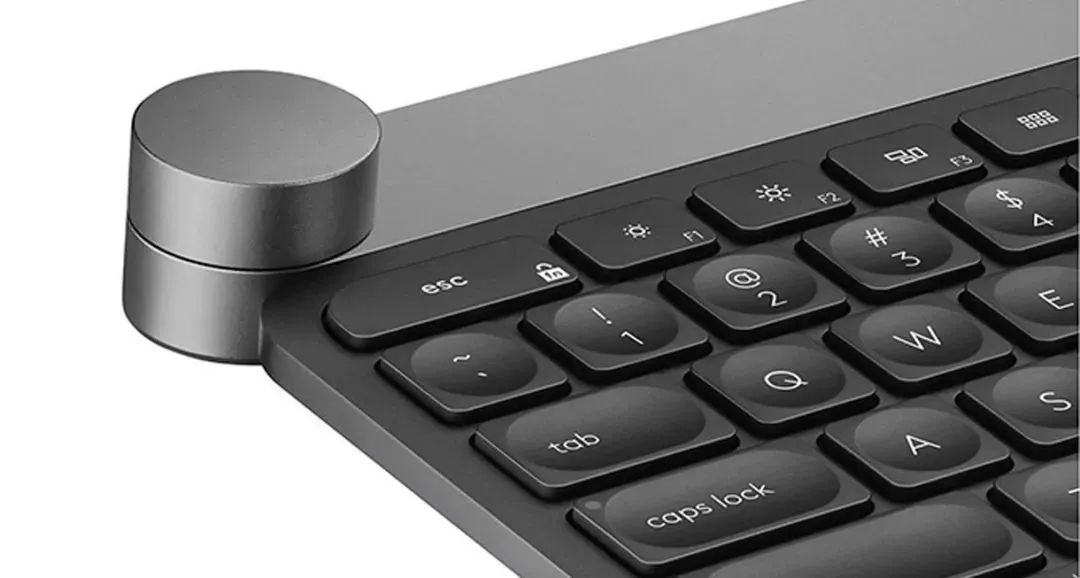

背离型倒角的形态有折线、曲线、角度和虚空间的变化。与平等型倒角相比，背离型倒角体、面转折和立体空间的节律变化，产生了动态暗示，在形体分割上有强烈的独立作用。最典型的运用是手机按键和电脑键盘，一些电子产品的开合盖设计也多使用此类倒角。

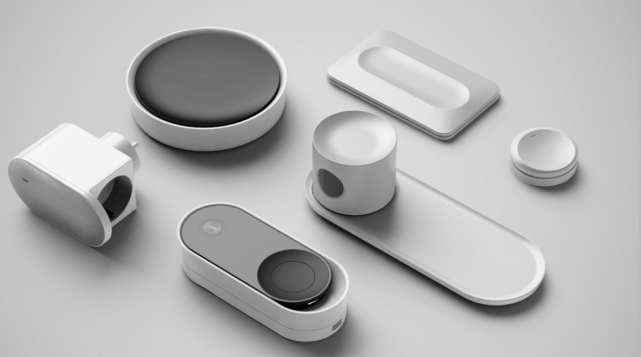

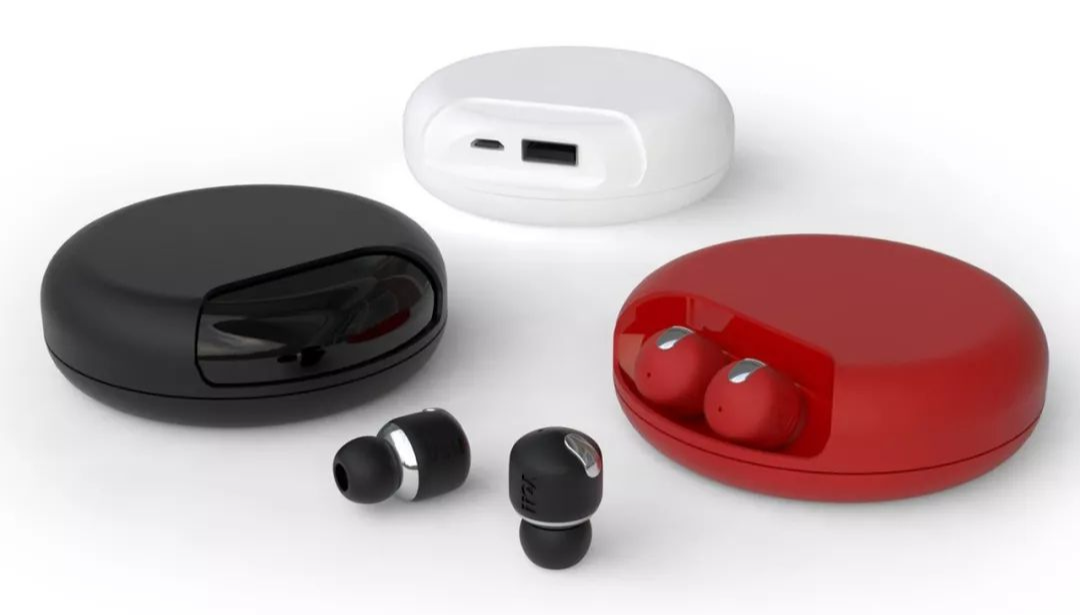

平面过度型倒角是最为常见的一类倒角，并没有明显分型线。圆滑过渡的体感，丰富多样的造型，提升产品整体的美感。

02

倒角和圆角，该如何选择？

圆角的过渡部位圆滑，没有尖点和棱边；而倒角则是形成斜面，且不管其倾斜角度的大小如何变化，斜面的两个边都会和零件轮廓线形成尖角，只不过这些尖角是钝角，不锐利而已。所以圆角比倒角更适合减轻应力集中，同时圆角的防护性能要优于倒角。

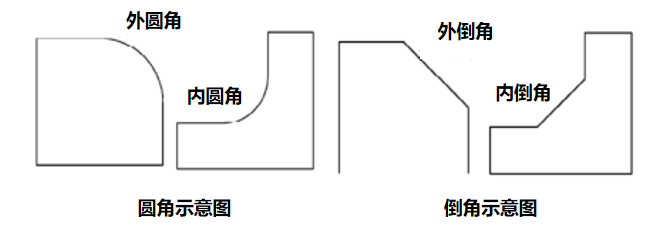

装配关系中，倒角设计常起导入作用，方便装配，但需避免发生干涉。以下图中的圆角和倒角为例，要保证不发生干涉，则外倒角和内圆角配合时，外倒角需大于内圆角内倒角。同理，外圆角和内圆角内倒角配合时，外圆角需大于内圆角内倒角。

在机加工中，圆角和倒角都可以采用切削、磨削等加工方法来完成，但倒角加工的加工范围比圆角更广泛，更容易加工。

如加工一个轴类零件，使用普通车床时，倒角用普通车刀即可加工完成，圆角则需使用专用的成型刀具；使用数控机床加工，加工倒角的效率要高于圆角。

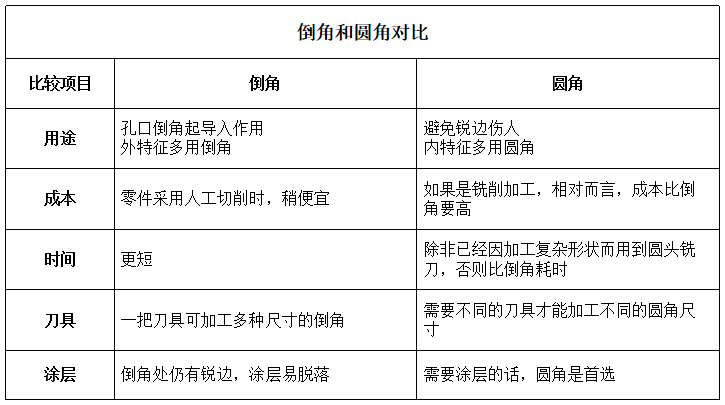

倒角和圆角的对比（点击可放大）

所以就经济性来说，倒角要优于圆角，无特殊要求时，外表面和平面优先选用倒角。内腔侧壁转角尽可能选择圆角，因为刀具在采用侧刃切削加工过程中，转角会留有刀具的半径圆弧。如果内腔侧壁加工成倒角或直角，需要采用辅助加工设备，如电火花加工等，会产生相对较高的成本。

03

倒角如何设计，更节约成本？

倒角产生的刀具成本会随着边缘半径的增大而成比例地增加，不分场合的倒圆角会造成不必要的加工成本。

在向设计中添加倒角或圆角之前，可以先思考以下4个问题：

• 倒角或圆角的作用是什么？

• 该倒角、圆角对于零件起的作用是否必要？

• 在计划生产的数量下，增加此设计是否具有成本效益？

• 如何检查公差？

如果只是打样，每个零件的成本已经很高了，增加倒角或圆角设计不具备成本效益。但如果进行批量生产，则每个零件的成本增加得不多，具有成本效益。而对于需要使用铸造或锻造工艺，圆角不仅具有成本效益，而且是必须的。

公差越小，加工成本就越高。如果确定尺寸不重要，可以将倒角从实体模型中移除，并在图纸中添加注释，说明“锐边倒钝并给定倒钝倒角或圆弧的范围值”。

所以，想要节约成本，设计倒角和圆角的一个必要原则是：满足需求为前提，尽可能少的添加严格公差、大尺寸的圆角和倒角。
