机械加工的定位方式

引言：

机械加工中有多种定位方式，每种方式都用于确保工件准确放置在机床上，以便进行精确的加工。以下是一些常见的机械加工定位方式，并对其进行详细说明：

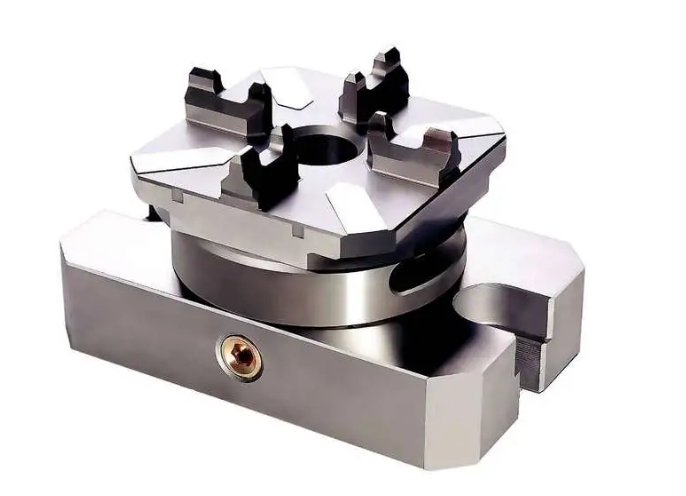

夹具定位： 夹具是一种用于夹持工件并确保其定位的设备。夹具通常具有精确的定位表面，以确保工件的准确放置。这种定位方式适用于各种机床，如铣床、磨床和钻床。

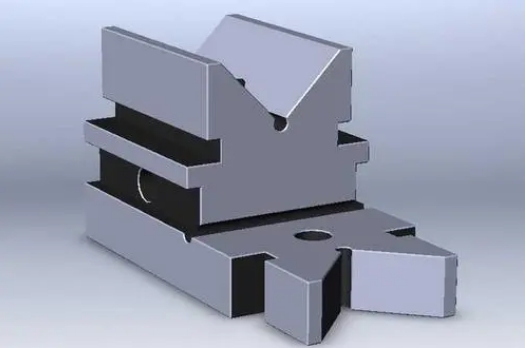

V型块定位： V型块是用于定位圆柱形工件的设备。工件的圆形截面与V型块的V沟槽相匹配，从而确保工件能够精确定位。这种方式通常用于车床上。

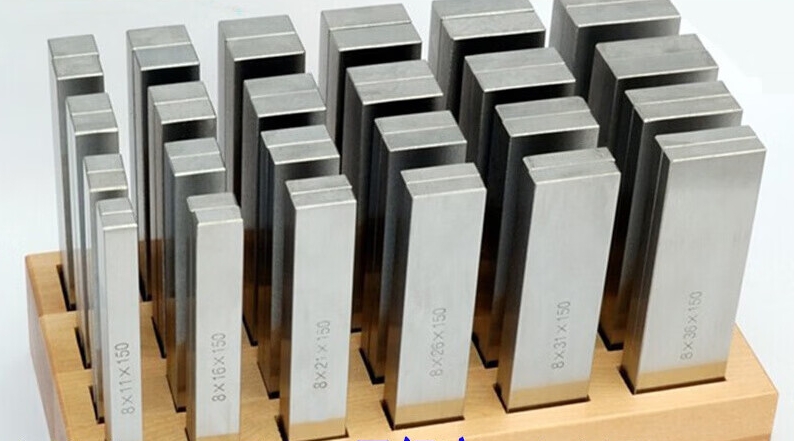

平行垫块定位： 平行垫块是用于调整工件高度的设备，通常用于铣床和磨床上。它们可以放置在机床工作台上或夹具上，以提高工件到刀具的准确距离。

对角块定位： 对角块是用于定位工件的设备，通常用于铣床和磨床上。它们通常放置在工件下面，将工件定位在机床上。

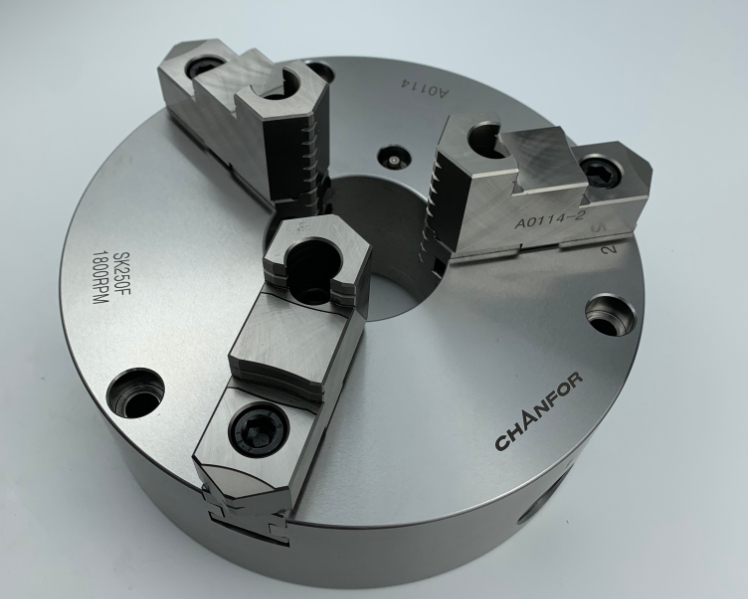

三爪卡盘定位： 三爪卡盘是一种用于夹持圆形工件的设备，通常用于车床上。工件通过三个夹爪均匀分布的方式夹持，以确保工件的准确定位。

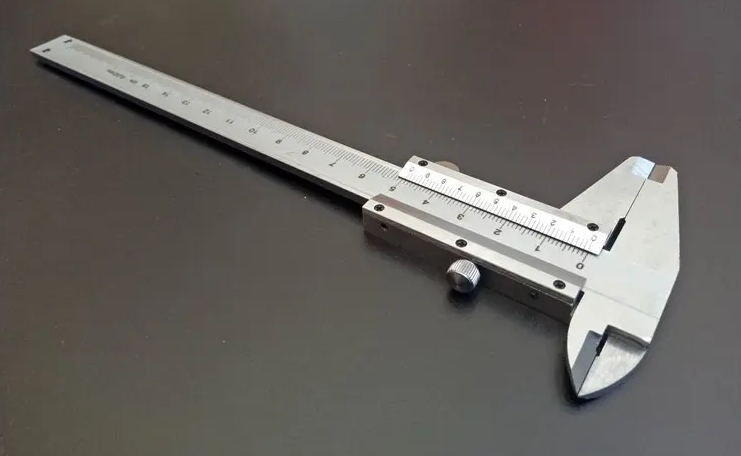

量规定位： 在某些情况下，工件上可以使用直接量规（如滑动卡尺、高度规、块规等）来直接测量和定位。这种方式适用于需要快速粗略定位的情况。

图案定位： 图案定位方式通常包括在工件和夹具上添加定位销、孔洞或凹槽，以确保工件正确放置。这种方式常用于需要多个工件之间定位一致的情况。

气垫定位： 气垫定位方式通常用于重型工件，通过在工件底部创建气垫，使其悬浮在机床工作台上。这种方式可用于精确定位和移动大型工件。

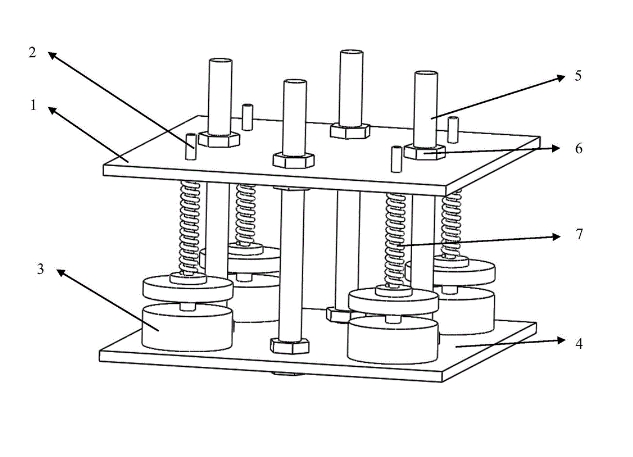

弹簧夹具定位： 弹簧夹具使用弹簧力将工件夹持在合适的位置。这种方式常用于小零部件的定位。

摩擦定位： 摩擦定位方式涉及使用摩擦力将工件固定在机床上。这种方式常用于木工、砂轮和研磨加工中。

每种定位方式都有其独特的应用和优势，根据具体的工件和机床要求选择合适的定位方式非常重要。准确的定位是确保加工质量和精度的关键因素，因此在机械加工中，定位方式的选择至关重要。
