五轴数控机床加工原理解析

2023-11-17 阅读 704

前言

随着现代制造技术的飞速发展,五轴数控机床作为高端制造领域的代表,日益成为制造业中的瑰宝。相比传统的三轴数控机床,五轴数控机床在多轴运动的基础上,增加了两个旋转轴,极大地拓展了加工的自由度。本文将深入探讨五轴数控机床的加工原理,从基本概念到工作原理的解析。




一、五轴数控机床的基本概念

五轴数控机床是在三轴数控机床(X、Y、Z轴)基础上增加了A轴和C轴,A轴和C轴分别表示绕X轴和Z轴的旋转。这使得五轴数控机床在加工时能够实现更为灵活的多方向运动,从而可以高效、精确地加工复杂曲面和立体零部件。

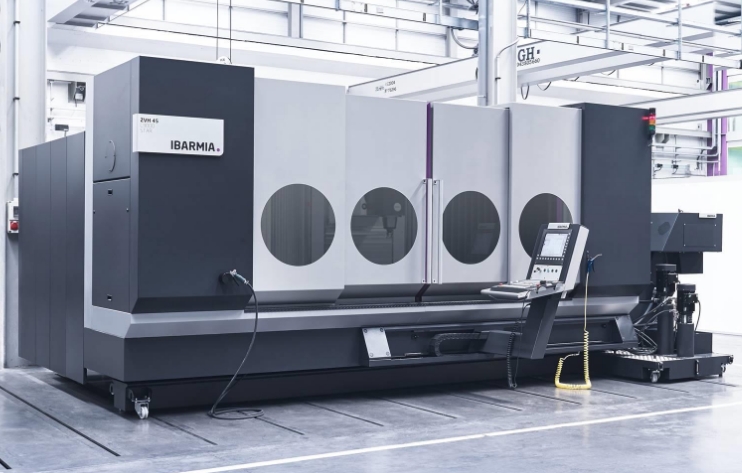

二、五轴数控机床的基本构造

五轴数控机床的基本构造包括机床主体、工作台、刀库、数控系统和五轴联动系统。其中,五轴联动系统是实现五轴加工的核心,它通过对A轴和C轴的精确控制,使刀具能够在多个方向上进行旋转和倾斜,实现更加复杂的切削路径。


三、五轴数控机床的加工原理

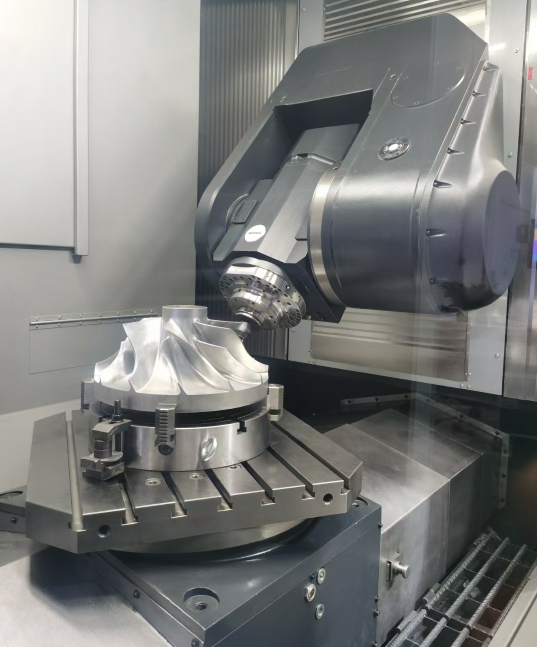

五轴联动: 五轴数控机床的独特之处在于五轴联动的能力。通过对A轴和C轴的联动控制,刀具可以在多个方向上同时移动,实现更加灵活的切削。这对于曲面加工、复杂几何形状的零部件制造至关重要。

坐标系变换: 五轴数控机床采用不同的坐标系进行运动控制,包括机床坐标系、工件坐标系和刀具坐标系。在五轴加工中,需要进行复杂的坐标系变换,确保刀具能够按照预定路径正确地移动和旋转。

刀具路径规划: 五轴数控机床的刀具路径规划是一个复杂而关键的过程。通过数学算法和仿真模拟,确定刀具在五轴联动下的最优路径,以实现高效、精确的加工。

工件固定: 在五轴数控机床中,为了确保加工的精度,通常需要采用特殊的夹具和夹持方式,以使工件在多轴运动中能够稳固地定位。




四、五轴数控机床的应用领域

五轴数控机床由于其高精度、高效率的特点,被广泛应用于制造业的各个领域:

航空航天业: 用于加工飞机零部件、航天器零件等复杂曲面零部件。

汽车制造: 用于加工汽车模具、车身结构零部件等,提高汽车制造的精度和效率。

医疗器械: 用于加工人工关节、牙科种植体等高精度医疗器械零部件。

模具制造: 用于加工塑料模具、压铸模具等,提高模具制造的精度和表面质量。

艺术品制造: 用于加工雕塑、工艺品等具有复杂曲面和立体结构的艺术品。


五、未来发展趋势

随着科技不断发展,五轴数控机床在未来有望迎来更多的创新和发展:

智能化: 引入人工智能、机器学习等技术,提高数控系统的智能化水平,更好地适应不同工件的加工需求。

高速高效: 发展更高速、更高效的五轴数控机床,提高生产效率,降低制造成本。

材料广泛化: 扩大适用的加工材料范围,包括复合材料、高温合金等,满足多样化的制造需求。

柔性制造系统: 实现五轴数控机床与其他制造设备的柔性集成,形成高度自动化的柔性制造系统。




通过深入理解五轴数控机床的加工原理,我们能够更好地把握其在制造业中的应用前景,为高精度、高效率的零部件制造提供技术支持。五轴数控机床的发展将在未来推动制造业的进步,为更多领域带来更精密、更复杂的产品。
