CNC加工中的G代码和M代码代表什么?

2023-11-28 阅读 355

CNC加工中的G代码和M代码:数字化制造的魔法语言

在现代数控加工领域,G代码和M代码是数控机床上执行各种操作的核心。它们构成了数字化制造的魔法语言,为机床提供了指导和控制。本文将深入探讨CNC加工中的G代码和M代码,了解它们的作用、特点以及在制造业中的重要性。




什么是G代码和M代码?

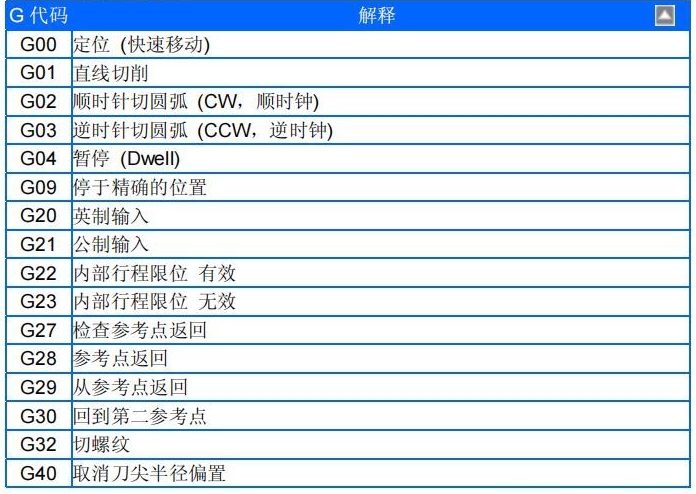

G代码(Geometric Code)和M代码(Miscellaneous Code)是数控机床上的指令代码,用于控制机床的运动和各种功能。G代码主要用于定义刀具的运动轨迹、速度和切削参数,而M代码则用于激活或关闭机床上的特殊功能。这两者共同构成了数控机床程序的主要部分。  G代码:定义运动和切削 G代码是制定工件加工路径和切削参数的基础。每个G代码都代表一个特定的运动或操作,例如直线切削、圆弧插补、孔加工等。以下是一些常见的G代码及其功能:

G00 - 快速定位:以最大速度迅速移动到指定位置,非切削运动。

G01 - 直线切削:在工件表面沿直线路径进行切削。

G02/G03 - 圆弧插补:在工件表面上绘制圆弧路径,G02表示顺时针方向,G03表示逆时针方向。

G17/G18/G19 - 平面选择:G17选择XY平面,G18选择XZ平面,G19选择YZ平面。

G90/G91 - 距离模式选择:G90选择绝对坐标,G91选择相对坐标。

G94/G95 - 进给速度模式选择:G94选择刀具进给速度与转速的关系,G95选择每分钟进给量。

这些G代码通过编写在数控程序中,告诉机床如何移动、旋转和切削,从而实现工件的精确加工。

M代码:控制机床功能 M代码用于控制数控机床上的各种辅助功能和特殊操作。不同的机床和设备支持不同的M代码,以下是一些常见的M代码及其功能:

M03/M04 - 主轴启动/停止:M03启动主轴正转,M04启动主轴反转。

M05 - 主轴停止:停止主轴旋转。

M08/M09 - 冷却液开/关:M08打开冷却液,M09关闭冷却液。

M30 - 程序结束:完成加工程序。

M41/M42 - 刀具补偿开/关:M41启动刀具补偿,M42关闭刀具补偿。

M98 - 子程序调用:调用其他程序作为子程序。



编写数控程序 在实际的数控编程中,G代码和M代码以块的形式组成程序。每个块包含一个或多个G代码和M代码,指导机床执行相应的运动和功能。G代码和M代码允许工程师精确控制机床的运动,从而实现高精度和重复性的加工。

自动化生产:数控编程使得生产过程能够更加自动化,提高生产效率,减少人为操作的误差。

灵活性:通过修改数控程序中的代码,工程师可以轻松调整零件的加工路径和参数,实现生产的灵活性。

快速切换生产任务:机床可以迅速切换不同的数控程序,适应不同零件的加工需求,提高生产效率。




 G代码和M代码是数控机床中不可或缺的指令语言,它们为制造业带来了数字化制造的时代。通过精心编写数控程序,工程师可以在数控机床上实现精密、高效的零件加工。随着数控技术的不断发展,G代码和M代码将继续在制造业中发挥关键作用,推动数字化制造的进步。
