零件加工尺寸的七大测量方法

零件加工过程中的尺寸测量是确保产品质量和精度的关键环节。以下是一些常用的尺寸测量方法：

1. 直观测量法：这是最基本的尺寸测量方法之一，通过使用直尺、游标卡尺和各种量规等简单测量工具，可以直接对工件的各个尺寸进行测量。

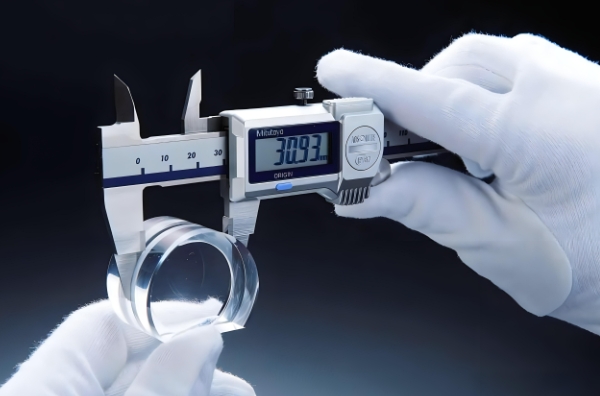

2. 游标卡尺测量法：游标卡尺是一种常用的测量工具，它可以测量长度、宽度、高度和深度等参数。通过游标卡尺的测量，可以确定零件的几何尺寸和形状，以及确定孔径、孔距、圆弧半径等位置参数。

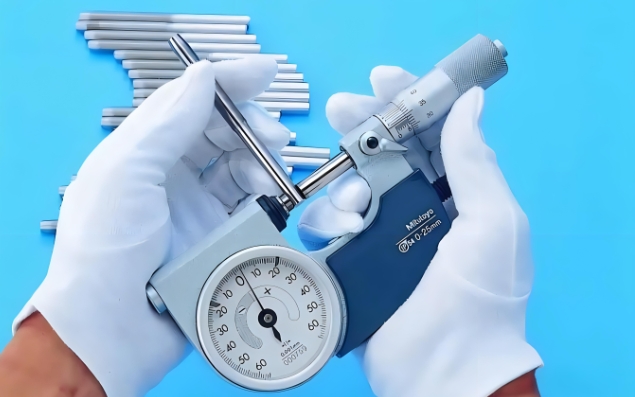

3. 千分尺测量法：千分尺也是一种常用的长度测量工具，其测量精度高，可以达到0.01mm。它可以用于测量圆柱形、圆锥形等形状的零件，并且可以测量孔径、槽宽等参数。

4. 百分表测量法：百分表是一种比较测量工具，它可以测量长度、深度、高度和圆弧半径等参数。通过将百分表安装在相应的测量架上，可以检测零件的几何形状和位置参数，并且可以通过比较百分表读数和标准尺寸来确定零件的精度。

5. 角度尺测量法：角度尺是一种用于测量角度的测量工具，它可以测量平面角、锥角等参数。通过角度尺的测量，可以确定零件的角度参数，以满足加工要求。这种方法具有高精度、高效率的特点，并且可以实现非接触式测量。

6. 光学测量法：利用光学原理进行尺寸测量，包括投影仪、显微镜、激光测量仪等。这些设备能够放大被测工件的图像，并通过测量图像上的特定点或线来确定尺寸。

7. 三坐标测量法：这是一种高精度的尺寸测量方法，包括三坐标测量机和数字测量仪。通过调整三个坐标轴上的位置，将工件放置在测量机上，并使用探头测量工件各个点的坐标值，从而得到工件的三维坐标数据。这种方法可以实现对复杂形状工件的全面测量，具有高精度、高效率的特点。

除了上述的测量方法，零件加工过程中的尺寸测量还可以使用试切法、调整法和定尺寸法等工艺方法。试切法通过“试切-测量-调整-再试切”的过程，反复进行直到达到要求的尺寸精度为止。调整法则是预先用样件或标准件调整好机床、夹具、刀具和工件的准确相对位置，用以保证工件的尺寸精度。定尺寸法则是用刀具的相应尺寸来保证工件被加工部位尺寸的方法。

请注意，在实际操作中，需要根据具体的零件形状、材料、加工要求以及可用的测量设备来选择适合的测量方法。同时，为了保证测量的准确性，需要定期对测量工具进行校准和维护，并遵循正确的测量操作规范。
