拉深件的构形准则

a. 拉深件的形状应尽量简单、对称。

b. 拉深件各部分尺寸比例要恰当，尽量避免设计宽凸缘和深度大的拉深件。（D凸＞3d， h≥2d）因为这类零件要较多的拉深次数。

c. 拉深件的圆角半径要合适，圆角半径尽量取大些，以利于成型和减少拉深次数。

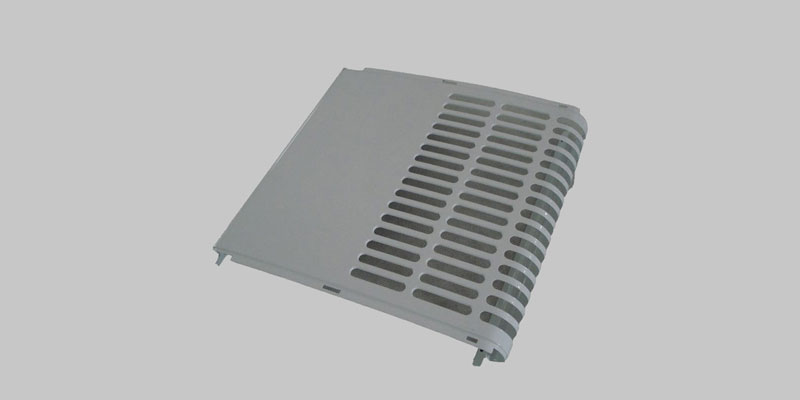

⑴、拉深件的圆角半径。速加网钣金样品库

⑵、拉深件或弯曲件冲孔的合适位置。

⑶、防止拉深时产生扭曲变形，A、B宽度应相等（对称）即A=B。

⑷、拉伸件设计图纸上尺寸标注的注意事项

拉伸件由于各处所受应力大小各不相同，使拉伸后的材料厚度发生变化。一般来说，底部中央保持原来的厚度，底部圆角处材料变薄，顶部靠近凸缘处材料变厚，矩形拉伸件四周圆角处材料变厚。

⑸、拉伸件产品尺寸的标准方法

在设计拉伸产品时，对产品图上的尺寸应明确注明必须保证外部尺寸或内部尺寸，不能同时标注内外尺寸。

⑹、拉伸件尺寸公差的标注方法

拉伸件凹凸圆弧的内半径以及一次成形的圆筒形拉伸件的高度尺寸公差为双面对称偏差，其偏差值为国标(GB)16级精度公差绝对值的一半，并冠以±号。
