【工艺控】关于加工精度,你之前的说法对吗?

2017-07-14 阅读 4335



我们都知道,加工精度是指加工后零件表面的实际尺寸、形状、位置三种几何参数与图纸要求的理想几何参数的符合程度。所以,当我们有精密加工的需求的时候,我们的第一个反应是要找一台能够精密加工的设备,而我们对于精密加工设备的盘点,则来源于参数。事实上,对于这个精度的定义,每个国家的标准是不同的。

让我们严谨的来看看关于精度的那些事吧!

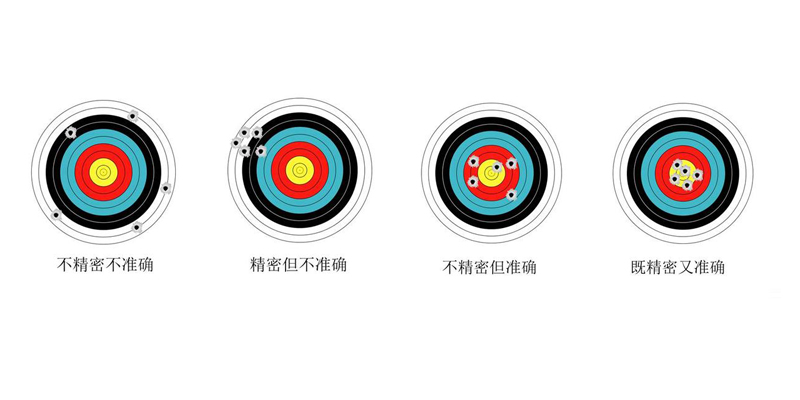

准确度(Accuracy):指得到的测定结果与真实值之间的接近程度。测量的准确度高,是指系统误差较小,这时测量数据的平均值偏离真值较少,但数据分散的情况,即偶然误差的大小不明确。

精密度(Precision):指使用同种备用样品进行重复测定所得到的结果之间的重现性、一致性。有可能精密度高,但精确度是不准确的。例如,使用1mm的长度进行测定得到的三个结果分别为1.051mm、1.053、1.052,虽然它们的精密度高,但却是不准确的。




准确度表示测量结果的正确性,精密度表示测量结果的重复性和重现性,精密度是准确度的前提条件。


一份数控机床的促销文章上,机床A的“定位精度”标为0.004mm,而在另一生产商的样本上,同类机床B的“定位精度”标为0.006mm。从这些数据,你会很自然地认为机床A比机床B的精度要高。

然而,事实上很有可能机床B比机床A的精度要高,问题就在于机床A和B的精度分别是如何定义的。所以,当我们谈到数控机床的“精度”时,务必要弄清标准、指标的定义及计算方法。



一、精度的定义:

一般说来,精度是指机床将刀尖点定位至程序目标点的能力。然而,测量这种定位能力的办法很多,更为重要的是,不同的国家有不同的规定

日本机床生产商:标定“精度”时,通常采用JISB6201或JISB6336或JISB6338标准。JISB6201一般用于通用机床和普通数控机床,JISB6336一般用于加工中心,JISB6338则一般用于立式加工中心。

欧洲机床生产商:特别是德国厂家,一般采用VDI/DGQ3441标准。

美国机床生产商:通常采用NMTBA(National Machine Tool Builder's Assn)标准(该标准源于美国机床制造协会的一项研究,颁布于1968年,后经修改)。

当标定一台数控机床的精度时,非常有必要将其采用的标准一同标注出来。采用JIS标准,其数据比用美国的NMTBA标准或德国VDI标准明显偏小。

同样的指标,不同的含义

经常容易混淆的是:同样的指标名在不同的精度标准中代表不同的意义,不同的指标名却具有相同的含义。上述4种标准,除JIS标准之外,皆是在机床数控轴上对多目标点进行多回合测量之后,通过数学统计计算出来的,其关键不同点在于:



1、目标点的数量

2、测量回合数

3、从单向还是双向接近目标点(此点尤为重要)

4、精度指标及其它指标的计算方法



这是4种标准的关键区别点描述,正如人们所期待的,总有一天,所有机床生产商都统一遵循ISO标准。因此,这里选择ISO标准作为基准。下表中对4种标准进行了比较,本文仅涉及线性精度,因为旋转精度的计算原理与之基本一致。




二、温度对于精度的影响:热稳定

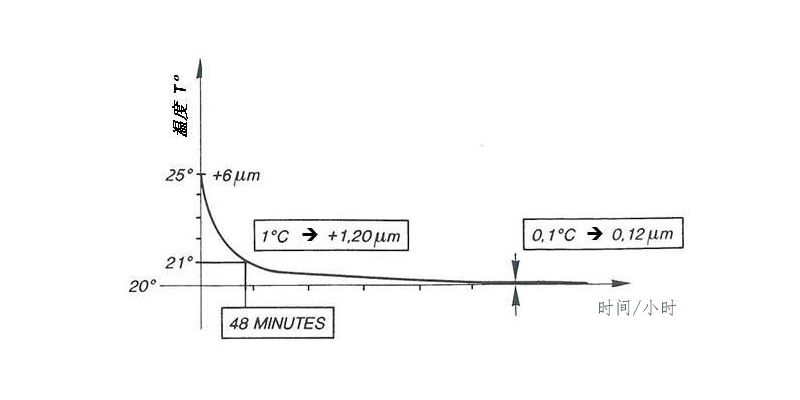

钢件:100 x 30 x 20 mm

温度从25℃下降到 20℃尺寸的变化:在25℃时,尺寸偏大6μm,当温度降至20℃时,尺寸仅偏大0.12μm,这是一个热稳定的过程,即使温度迅速下降,仍然需要一个持续的时间才能维持精度。越大的物体,在温度变化时需要更多的时间来恢复精度稳定。





高精度加工需维持温度的推荐值如下表,如果是进行高精度加工,可不能对温度变化掉以轻心哦,这是非常重要的!
