【速汇总】西门子自动化控制系统的组成

2017-09-20 阅读 2235

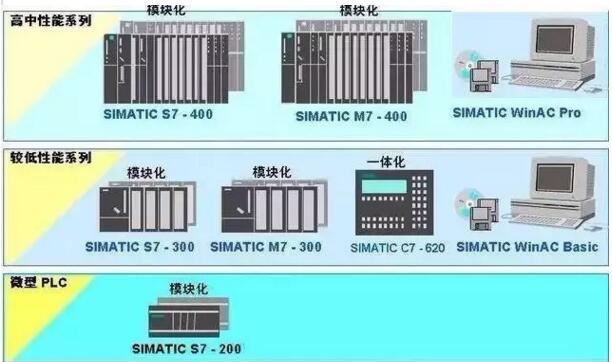

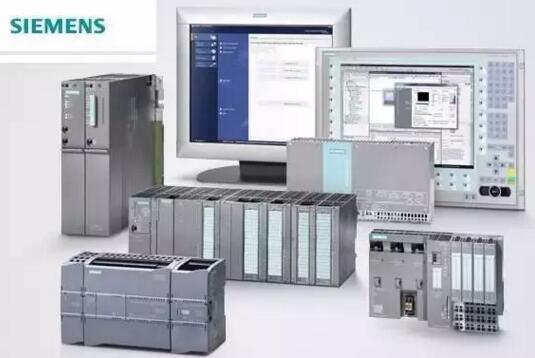

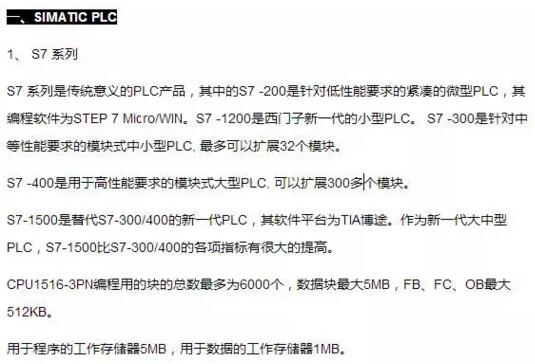

一、SIMATIC是“Siemens Automatic” (西门子自动化)的缩写, SIMATIC自动化系统由一系列部件组合而成, PLC是其中的核心设备。


2、 M7 系列

SIMATIC M7-300/400 PLC采用与S7-300/400相同的结构,具有AT兼容计算机的功能 ,可以用C、C ++或 CFC (连续功能图)这些高级语言来对M7 编程。 M7 适合于需要处理的数据量大,对数据管理、显示和实时性有较高要求的系统使用。

M7系列至今也只停留在课本和资料当中,没接触过更没见过实物,如果有哪位朋友有这方面的资料可以分享一下。

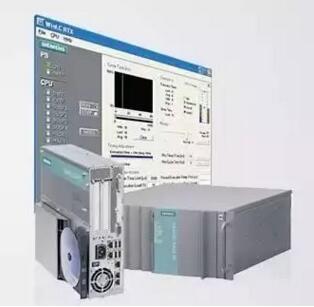

4、WinAC

WinAC在 PC (个人计算机)上实现了 PLC的功能,突破了传统PLC开放性差、硬件昂贵、开发周期长、升级困难等束缚,可以实现控制、数据处理、通 信 、人机界面等功能。

WinAC有基本型(软件PLC) 、实时型和插槽型。 WinAC具有良好的开放性和灵活性,可以方便地集成第三方的软件和硬件,例如运动控制卡、快 速 I/ O 卡或控制算法等。




DP是现场总线PR0FIBUS-DP的简称, ET200分 式 I/O 可以安装在远离PLC的地方 ,通 过 PROFIBUS-DP总线系统实现PLC与分布式I/O 之间的通信。分布式I/O 可以减少大量的I/O 接线。集成了 DP接口的CPU或 CP (通信处理器)可以作DP网络中的主站。

三、PROFINET I/ 0 系统中的分布式I/O

PR0FINET I/O 系统由I/O 控制器和I/O 设备组成,它们通过工业以太网互联。集成有PROFINET接口的CPU (例 如 CPU 317-2PN/DP)和通信处理器(例如CP343-1 ) 可以作PR0FINET I/0控制器, I/O 控制器与它的I/O 设备之间进行循环数据交换DIE/PB链接器用于将工业以太网和PROFIBUS子网连接在一起。

四、SIMATIC HMI

HMI是人机界面( Human-Machine Interface) 的缩写,用于实现操作和监控、显示事件信息和故障信息、配方、数据记录等功能。

五、 SIMATIC NET

SIMATIC NET将控制系统中所有的站点连接在一起,可以确保站点之间的可靠通信。

六、标准工具STEP 7

SIMATIC标准工具STEP 7 用于对所有的 SIMATIC部件(包 括PLC、远 程 I/0、HMI、驱动装置和通信网络等)进行硬件组态和通信连接组态、参数设置和编程。 STEP 7 还有测试 、启动、维护、文件建档、运行和诊断等功能。

STEP 7 中 的 SIMATIC Manager (管理器)

用于管理自动化数据和软件工具。它将自动化项目中的所有数据都保存在一个项目文件夹中。
