增强 3D 打印部件的 3 个技巧

2021-12-21 阅读 1425

根据3D零件的预期使用情况,结构完整性可能是关键因素。这可能是一个确保产品在使用时不会倒塌的问题,甚至是一个确保用户安全的问题。

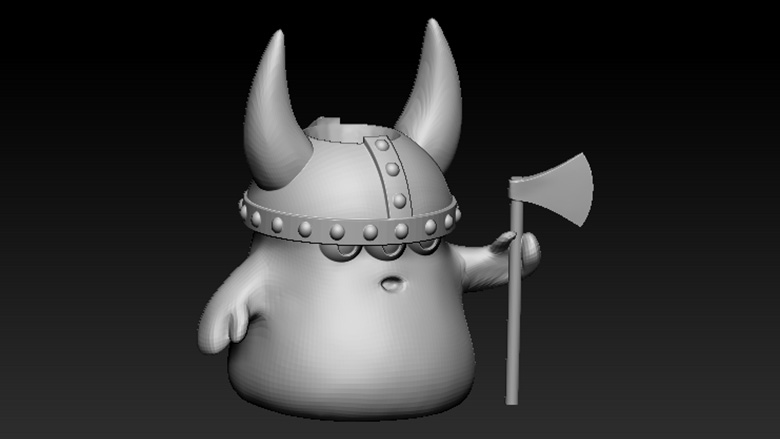

我们将以可爱的笔杆为例,指出为确保3D打印的结构完整性而采取的不同注意事项和预防措施。


如果您使用自己的3D打印机,这将帮助您了解要使用的最佳设置。如果您在线订购3D打印,这将使您更好地了解可用于强3D打印的不同技术和材料,以及与供应商沟通的内容。

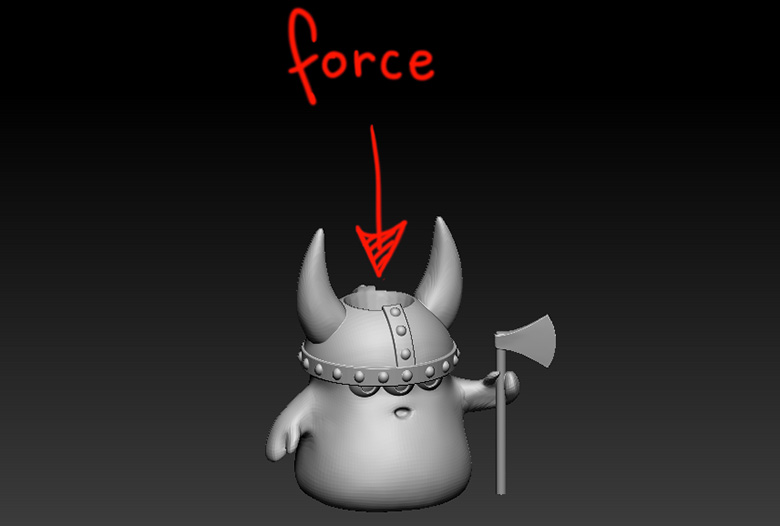

对于此产品,艺术家的笔将插入笔孔中,向下施加力。我们可以做些什么来确保这个笔架长寿?这里有3个注意事项:




1. 图层方向


很少考虑的是图层方向。由于力将落在笔杆上,所以水平打印图层是有意义的。但是如果印刷品上的力是从侧面、下面或任何角度而不是笔直向下,我们会得到一种叫做剪切的效果。


大多数工程师已经熟悉这个术语,但对于设计师来说,比较陌生;如果你从顶部往下压,它们不会移动,但是如果你从侧面推,甲板会散开。同样的概念也适用于3D打印:卡片就像3D打印层,构成一个实体对象,并对其施加更大的力。


如果您与3D打印供应商合作,这里的主要要点是确保您解释了零件的预期用途,以便操作员可以选择最佳构建方向。


2. 密度

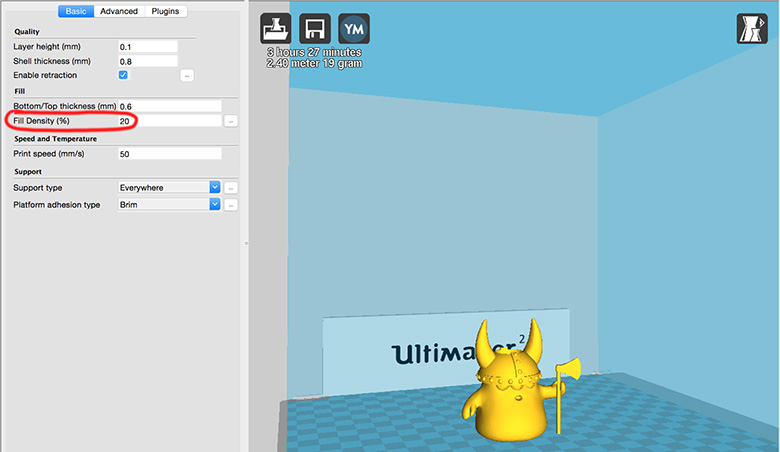

保证更好结构完整性的另一个因素是3D打印的密度。在每个FDM打印机的软件中,通常有一个填充密度选项;这些打印机的软件自动知道如何打印模型内部的灯丝图案。

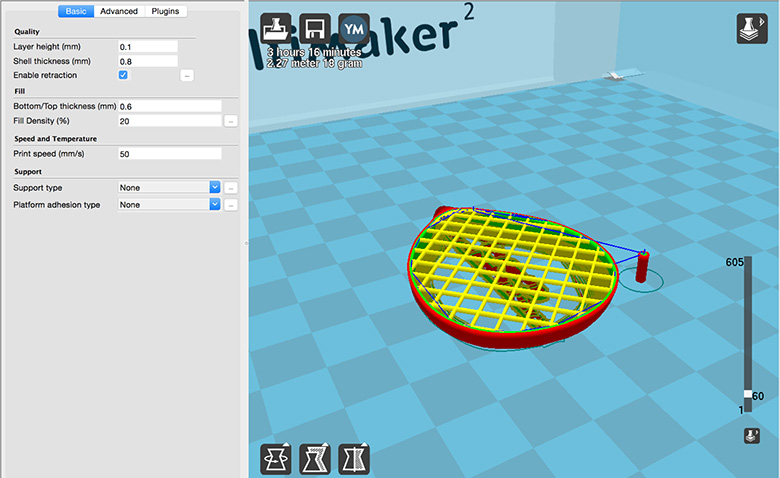

在默认设置为20%时,填充密度将使用光量充足的灯丝填充模型。这旨在提供稳定性,同时减少打印时间和材料成本。


但是,如果结构完整性是项目的关键功能,则可以增加填充密度百分比。

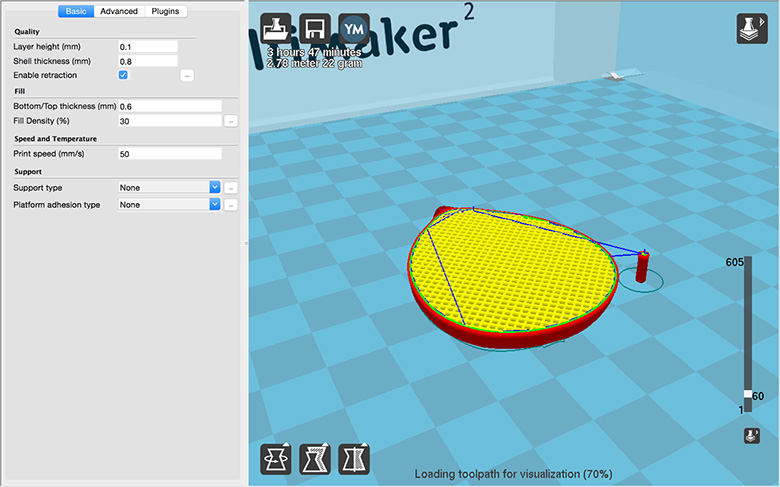

只需将填充密度增加10%,您就可以看到笔架将被打印成更坚固、更重的物体:

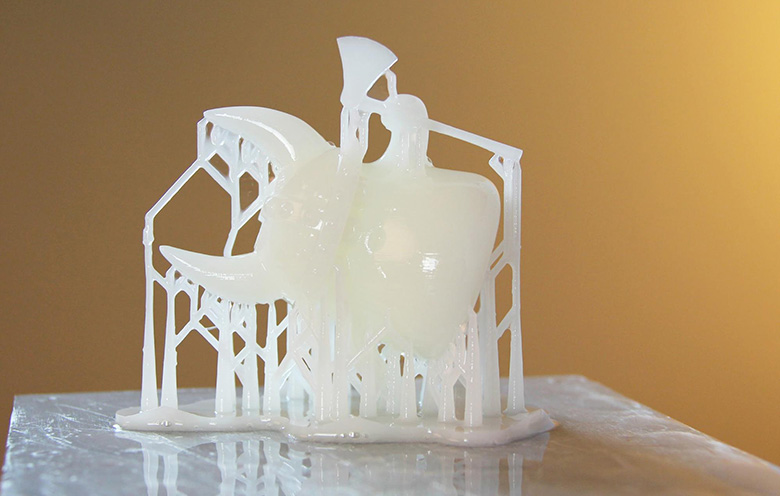

如果我们跳转到SLA打印机,如Form 1+,这些打印机会自动用树脂填充所有几何体。许多人在打印之前“挖空”他们的模型以节省时间和材料成本,但由于我们希望增加结构完整性,用树脂填充整个几何体是一个很好的选择。


如果你决定掏空你的模型,VeroWhite最小3毫米的壁厚是一个很好的开始。


3.材料选择




对于结构良好的3D零件,最重要的考虑因素之一是材料选择。这里有3个强大的3D打印选项:


  • ABS–非常适合需要坚固但不会被大量使用的零件。

  • ABS-Like–比ABS更贵,但适合大量使用的印花。

  • 尼龙–最昂贵的材料,但适用于需要大量使用且需要高分辨率(即视觉模型)的印刷品。


如果您想使用塑料树脂以外的材料或正在寻找产品超过一种或一些产品,您可以考虑其他制造技术,包括:


  • 直接金属激光烧结
  • RTV成型
  • CNC加工
