【工艺控】没那么复杂,金属手机外壳的14道CNC加工工艺流程详解

2017-07-10 阅读 4796

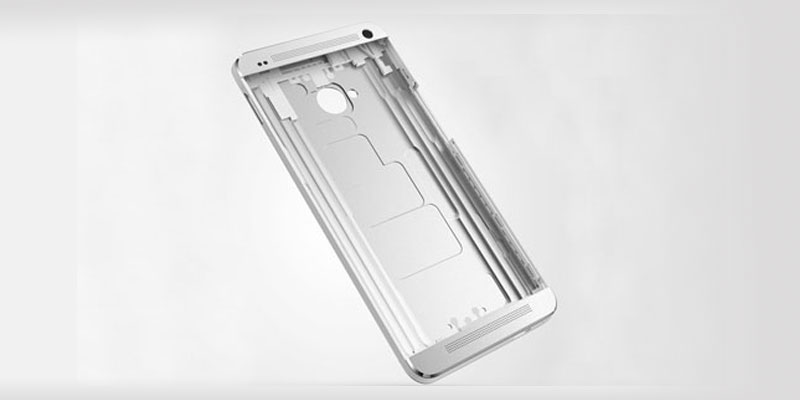

“金属手机外壳-<a  target=速加网”" style="line-height: 2;width: 800px;">

在国内的手机产品发布会上,我们经常会看到这样的视频:火花钢屑飞舞的车间内,一块钢板铝板被徐徐送上机床,四下固定,让其不得动弹,然后一根金属棒以刁钻的角度毫不留情地刺入钢板,在无数个九浅一深之后,这块原本粗糙的板材就变得轻盈而光洁。

于是,上面这个“激情四射”的过程,就有了一个专属名称,“宇宙超级梦幻炫酷 CNC 360 度转体”。不得不说,那些靠发布会驱动的手机制造商们,不仅卖情怀一流,造词的功力更是深得上下五千年文化的精髓。其实,这个过程,还真的没有那么复杂。下面,让我们来还原一下,一个金属手机外壳的CNC加工的全部14道工艺流程。


1工序:

 1、X,Y向以锻压孔定位,气缸压紧,

 2、底部3D面仿形真空吸附

加工特征:钻两侧孔及型腔中间小孔,倒角去批锋,铣毛胚料基准角,飞刀光平面,精加工两侧定位孔。


CNC1加工描述:飞面,精铣红色定位孔,倒角


CNC1总时间:55+30+15+5换刀时10=115S

2工序:

1、X,Y向以一夹加工定位孔定位

2、底部真空吸附,Z方向裙边支撑马仔压紧

加工特征:精铣注塑前内腔特征(正面)

CNC2加工描述:精铣注塑前内腔特征(正面)


3工序:

1、X,Y向以二夹加工型腔内定位孔定位

2、底部真空吸附,Z方向裙边支撑马仔压紧

加工特征:精铣注塑前内腔特征(反面)



CNC3加工描述:精铣注塑前内腔特征(反面)

4工序:

1、X、Z向以二夹加工型腔内定位孔定位

2、底部真空吸附,Y方向压盖压紧

加工特征:精铣注塑前耳机孔


CNC4总时间:50S


5工序:

1、X、Z向以二夹加工型腔内定位孔定位

2、底部真空吸附,Y方向压盖压紧

加工特征:精铣注塑前USB孔;CNC5总时间:90S


6工序:

1、X,Y向以2夹加工的定位孔定位

2、底部真空吸附,Z方向中板支撑压盖压紧

加工特征:注塑后正面型腔特征,及两端部位置顶面精光到数。精光型腔内另3个定位孔。

CNC6加工描述:精铣注塑后内腔特征(正面)


CNC6总时间:加工时间676及换刀时间30S共706S


7工序:

1、X,Y向以6夹加工的定位孔定位

2、底部真空吸附,Z方向四边马仔压紧

加工特征:

1、加工注塑后反面型腔特征(选择料位较厚位置预留加工两个高光定位孔);

2、松开两侧边马仔,开粗及精加工两侧外观面;

3、压紧两侧边马仔,型腔压盖压住,精加工两头部外观面及落料

CNC7加工描述:精铣注塑后内腔特征(反面)


8工序:

1、7夹加工的高光定位孔定位

2、底部真空吸紧,型腔压盖压紧

加工特征:加工侧面音量键槽



9工序:

1、7夹加工的高光定位孔定位

2、底部仿形支撑,压盖压紧

加工特征:加工头部耳机孔边卡槽




10工序:

1、7夹加工的高光定位孔定位

2、底部仿形支撑,压盖压紧

加工特征:加工另一侧面小孔及槽



11工序:

1、7夹加工的高光定位孔定位

2、底部仿形支撑,压盖压紧

加工特征:加工USB孔边上小孔



12工序:

1.7夹加工的高光定位孔定位

2.底部仿形支撑,压盖压紧

加工特征:高光顶部


13工序:

1、7夹加工的高光定位孔定位

2、底部仿形支撑,压盖压紧

加工特征:高光底部


14工序:

1、高光定位孔定位

2、Z方向底部仿形支撑真空吸紧
