3D 打印的推荐壁厚

2021-12-16 阅读 2089

设计3D打印的零件时,最重要的考虑因素之一是壁厚。虽然3D打印在成本、速度和DFM(面向制造的设计)方面,使原型制作比以往任何时候都更容易,但您不能完全忽视DFM。


因此下文提供了3D打印壁厚的一些指导原则,以确保您的3D打印实际上是可打印的,并且结构合理,因此您可以设计原型,可以生产1个数量,然后最终生产100个或10000多个。


壁厚建议


为3D打印设计零件特征的厚度是有限制的。

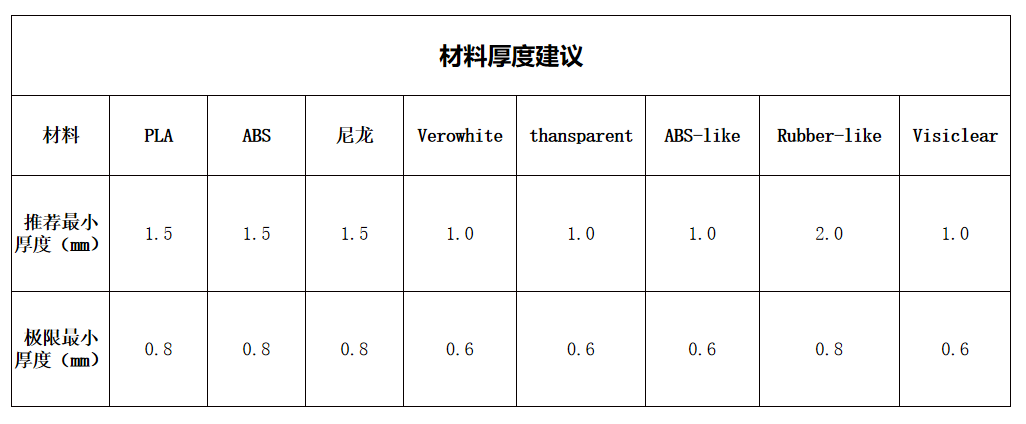

下表列出了我们建议的每种材料的最小厚度,以及最小厚度。




我们已经成功地将零件打印到我们的极限最小厚度,但我们只能保证成功打印到我们推荐的最小厚度或以上。


根据我们建议的最小值,零件越薄,在打印过程中出错的可能性就越高。任何低于极限最小值的东西实际上都是无法打印的。


为什么有限制


在打印过程中和打印后,需要考虑多种限制因素。


打印过程中

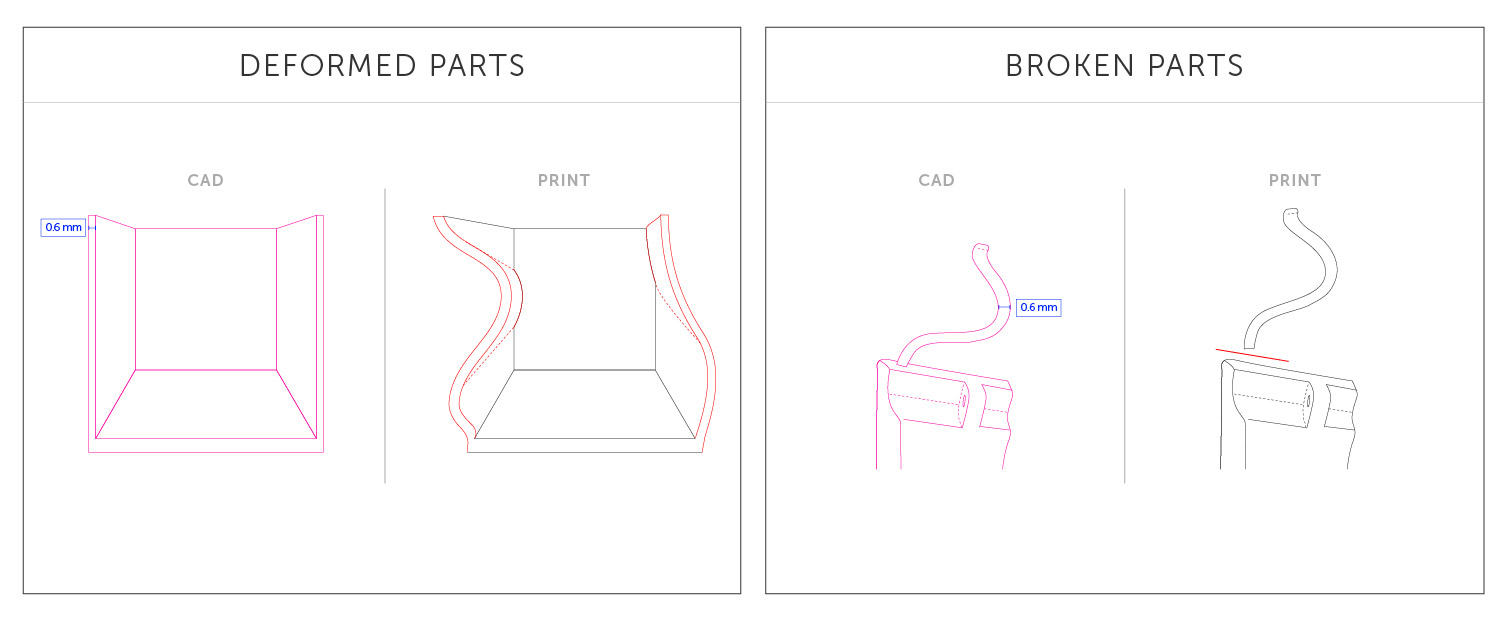

3D打印机一次打印一层零件。所以,若一个特征太薄,就有树脂变形或脱落的风险,这意味着并没有足够的材料接触将其和剩余部分连接起来。


此外,就像你需要一个坚实的基础来构建一个稳定的结构一样,如果零件正在打印但壁太薄,那么树脂在干燥或固化之前,该特征可能会弯曲。因此,薄壁会发生弯曲,导致零件翘曲。


印后


即使薄壁零件成功打印,易碎零件仍需在清洁和移除支撑材料后才算成功。




清洗方法包括喷水和清除残留物,因此许多薄部件在此阶段破裂。此外,为了打印如此薄的墙,通常需要额外的支撑材料。清洁后支撑材料消失,部件将更加脆弱。


最小壁厚与分辨率


我们经常看到一些关于最小壁厚和分辨率之间差异的混淆。有时我们会被问到,“如果一种材料的分辨率如此之高,为什么壁不能那么薄?”


只要有足够的厚度来提供结构支撑,设计的细节和精确程度就取决于分辨率。

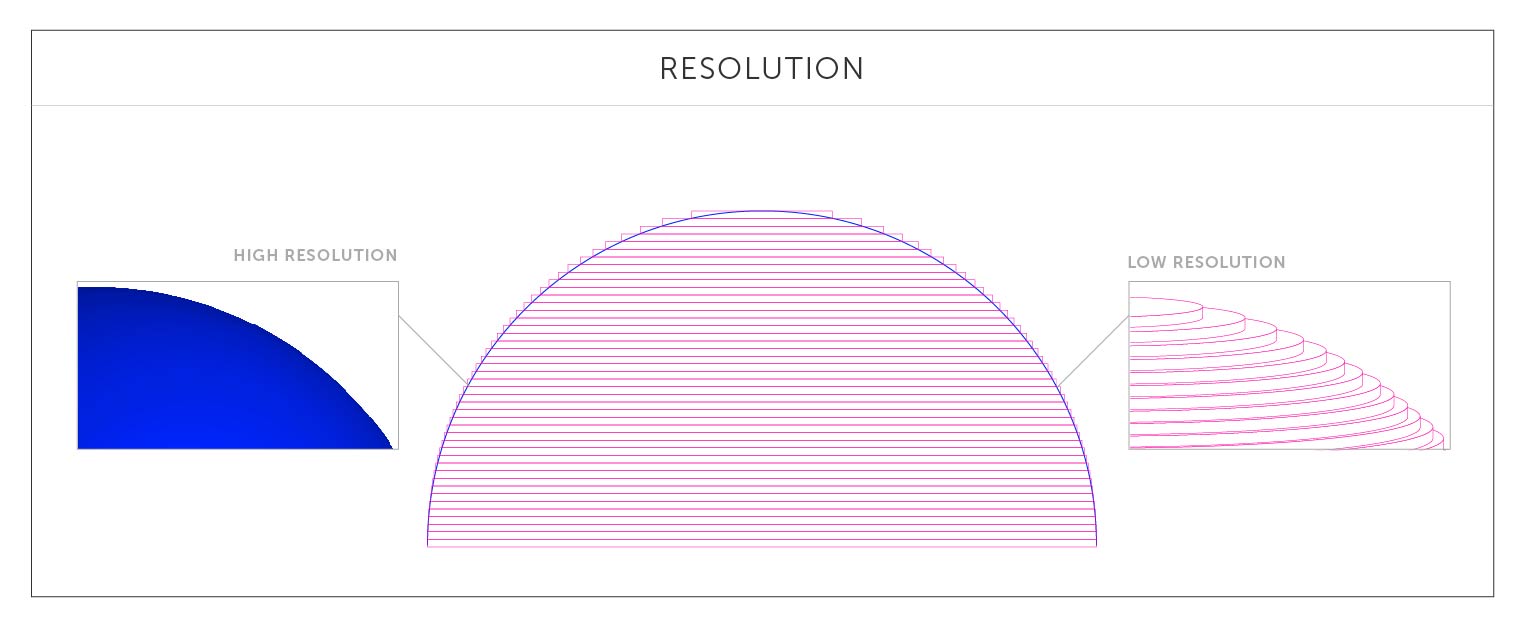

将分辨率视为零件设计用于打印的精度,与尺寸公差非常相似。以空心球体为例。最小壁厚决定了外壳的厚度,使其可打印且不会在自身重量下倒塌。




分辨率决定曲率的平滑程度:低分辨率将显示可见的“步进”和粗糙度,而高分辨率将隐藏这些方面。




特殊情况


当然,规则总是有例外的!某些零件的打印功能低于我们建议的最小壁厚。肋条、交叉支撑、扁平和支撑部件(与弯曲特征相反)有时允许零件变薄。


虽然我们的目标是围绕我们 100% 确定可打印的内容提供指导方针和建议,但有太多的变量和设计因素使一个薄部件可打印而下一个不可打印。因此,我们只能完全保证成功打印高于我们推荐的最小壁厚的设计。


主要要点


虽然您可能希望突破设计的限制,但我们不建议将厚度减至建议的厚度以下。即使打印成功,这种设计选择也可能会让您在今后的制造过程中遇到复杂的问题。


如在下一阶段,您的零件将如何进行3D打印,可能是通过RTV或注射成型?这些薄壁可能使您的零件无法大规模制造。


因此,注意你的零件的壁厚,如果你选择设计一个比我们的建议更薄的零件,那么一定要仔细考虑它是否可以在以后制造。
